Caixa de Passagem para Esgoto: O Que É, Quando Usar, Medidas

A caixa de passagem para esgoto aparece em quase todo projeto de encanamento, mas muita gente confunde com a caixa de inspeção, compra a peça errada ou nem sabe que ela existe até o esgoto começar a subir. Este guia explica o que é, para que serve, quando usar, quais medidas a norma indica e o que fazer quando a caixa entope, com informações da NBR 8160 (reproduzida em material técnico), de fabricantes e de companhias de saneamento. Se o esgoto já está voltando ou a caixa está cheia, fale agora com a Desentupidora Hidro Curitiba: WhatsApp (41) 3540-0220.

Caixa de Passagem para Esgoto: O Que É e Para Que Serve

A definição que aparece nos textos que reproduzem a NBR 8160 (norma de sistemas prediais de esgoto sanitário) é curta: a caixa de passagem é uma “caixa destinada a permitir a junção de tubulações do subsistema de esgoto sanitário”, conforme reproduzida neste material sobre a norma. Em outras palavras, é o ponto onde dois ou mais ramais de esgoto se encontram, geralmente antes de seguir para a caixa de inspeção, para a fossa ou para a rede.

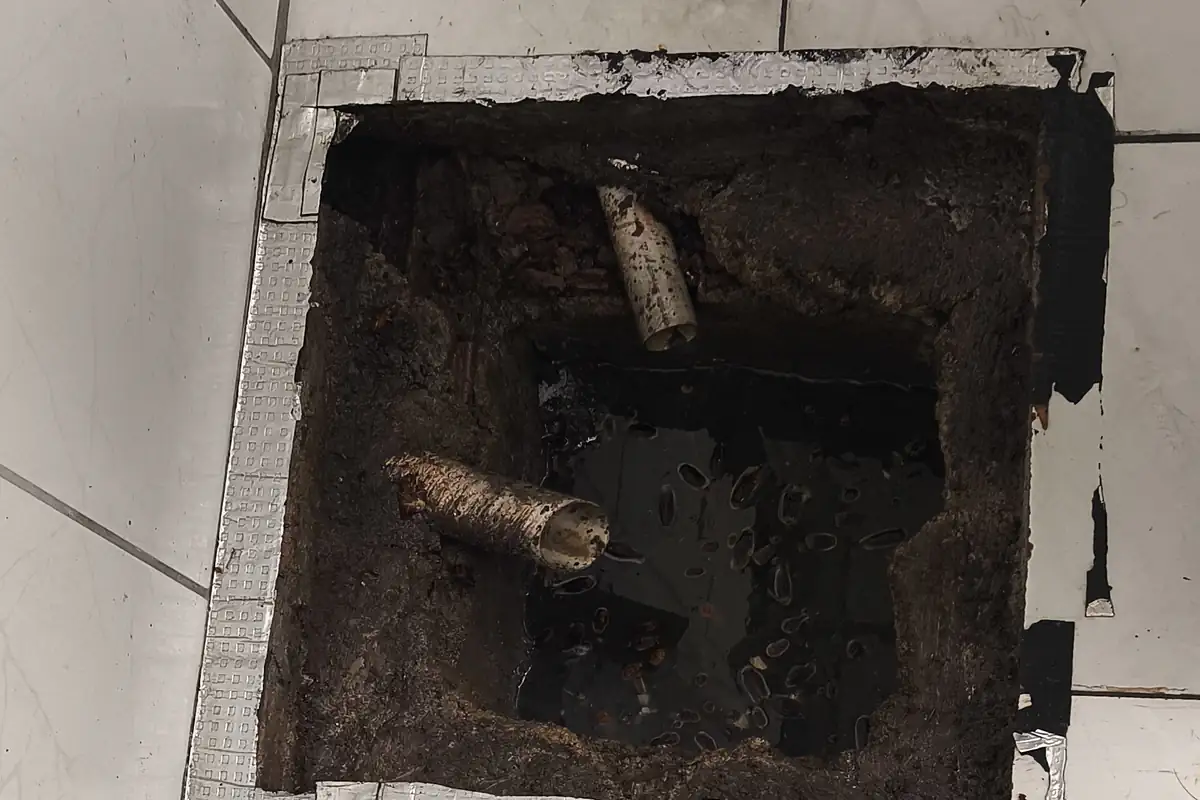

Na prática, o morador chama de “caixa de passagem” qualquer caixinha de esgoto com tampa no quintal, na garagem ou no piso do banheiro. Por isso o assunto confunde tanto: a norma separa cada dispositivo pela função, e o mercado mistura os nomes.

Caixa de Passagem ou Caixa de Inspeção: Qual É a Diferença

Segundo os textos que reproduzem a NBR 8160, a caixa de inspeção é uma “caixa destinada a permitir a inspeção, limpeza, desobstrução, junção, mudanças de declividade e/ou direção das tubulações”. A caixa de passagem faz só a parte da junção. A tabela mostra o que muda nos números que aparecem nesses materiais:

Ponto	Caixa de passagem	Caixa de inspeção
Função	Junção de tubulações	Inspeção, limpeza, desobstrução, junção e mudança de declividade ou direção
Medida mínima	Diâmetro de 0,15 m (cilíndrica) e altura de 0,10 m	Lado ou diâmetro interno de 0,60 m
Profundidade	Não consta no material consultado	Até 1,00 m (acima disso, poço de visita)
Tampa	Cega, quando em esgoto primário	Facilmente removível, com perfeita vedação
Tubulação de saída	Diâmetro mínimo DN 50	Não consta no material consultado

Um detalhe que evita erro de compra: os números de 25 metros entre dispositivos, 1 metro de profundidade e 60 centímetros de lado que circulam na internet valem para a caixa de inspeção, não para a caixa de passagem. Além disso, fabricantes e lojas vendem peças com nomes mistos: a Krona, por exemplo, publica uma ficha técnica chamada “Caixa de Passagem e Inspeção”. Antes de comprar ou de contratar obra, confirme com o projetista qual dispositivo o projeto pede em cada ponto.

Segundo a Norma, a Caixa de Passagem Tem Medidas Mínimas Pequenas

Os materiais que reproduzem a NBR 8160 trazem a caixa de passagem cilíndrica com diâmetro mínimo de 0,15 m, altura mínima de 0,10 m e tubulação de saída com pelo menos DN 50. Esses números conferem em duas fontes independentes, o material dos concursos para arquitetos e o resumo da NBR 8160 no blog Tetrees. São medidas mínimas de projeto: quem define o tamanho real de cada caixa é o projetista hidrossanitário, conforme o volume de esgoto e o número de ramais que chegam nela.

Já a caixa de inspeção, que costuma ser a “caixa grande” do quintal, segue outros números. Os textos técnicos citam distância máxima de 25 m entre caixas, lado ou diâmetro interno mínimo de 60 cm e profundidade máxima de 1,00 m; acima disso, entra o poço de visita, com 1,10 m de largura mínima e degraus, de acordo com o site Projetista Pleno.

Quando Usar a Caixa de Passagem para Esgoto e Onde Instalar

A Companhia Águas de Joinville orienta que a caixa de passagem “deve ser construída a cada 25 metros ou quando for necessário mudar a direção da tubulação”, na página de dicas sobre esgoto da companhia. Repare que essa orientação mistura os dois conceitos que a norma separa, o que reforça a dica anterior: em obra, vale confirmar no projeto qual caixa vai em cada ponto.

Os pontos em que uma caixa costuma ser necessária são sempre os mesmos:

• Encontro de ramais: onde o esgoto do banheiro, da cozinha e da área de serviço se juntam.
• Mudança de direção: onde a tubulação do terreno faz curva.
• Trechos longos: a cada 25 m entre dispositivos de inspeção, como citam os textos técnicos.
• Antes de sair para a rede: a Sanepar informa que o Dispositivo Tubular de Inspeção (DTI) fica fora do imóvel e serve para inspecionar a ligação do esgoto do imóvel à rede, na página de manutenção e serviços de esgoto.

Segundo o mesmo material da Projetista Pleno, os ramais de descarga e de esgoto devem chegar à caixa com até 10 m, e a distância entre a ligação com o coletor público e a caixa mais próxima é de até 15 m.

Dica prática para o morador: se você não sabe onde ficam as caixas do terreno, procure tampas quadradas ou redondas no quintal, na garagem e na calçada, e fotografe cada uma. Guardar essas fotos (e, se existir, a planta hidrossanitária da casa) ajuda muito quando o esgoto entope e é preciso descobrir por onde começar.

Material da Caixa de Passagem: PVC, Alvenaria ou Concreto

Os materiais técnicos citam três formas de construir as caixas de esgoto: PVC, alvenaria e concreto pré-moldado, e a tampa de fecho hermético, em concreto ou ferro fundido, conforme o guia sobre caixas de inspeção. Os fabricantes de PVC vendem o conjunto pronto: a Tigre lista caixa de inspeção, prolongador DN300 e tampa reforçada no catálogo de esgoto, e a Amanco Wavin informa que o seu modelo de caixa de gordura e inspeção tem tampa com resistência de 500 kg e admite o uso de prolongador.

Os 500 kg são a resistência informada pelo fabricante para esse modelo. Se a caixa fica onde passa veículo, como garagem ou entrada, confirme no manual do fabricante se a tampa serve para a carga. Não existe “melhor material” para todos os casos: a escolha depende do projeto, do solo e da carga sobre a tampa.

Caixa de Passagem Entupida: Sinais e Quem Resolve

Quando a caixa de passagem para esgoto entope, o sintoma costuma aparecer primeiro nos ralos e vasos. Os sinais mais comuns são ralos que demoram a escoar, vaso que borbulha, mau cheiro no banheiro ou na área de serviço e água suja voltando para o piso. Se o problema vem junto com esgoto subindo, veja também o guia sobre esgoto voltando pelo ralo do banheiro.

1. Pare de usar a água: descarga, chuveiro e máquina de lavar aumentam o volume que a caixa não consegue escoar.
2. Evite produto químico: ele não substitui a limpeza da tubulação e pode machucar quem for trabalhar na caixa depois.
3. Veja se o problema é só na sua casa: se os vizinhos também têm refluxo ou a rua está com esgoto aparente, acione a Sanepar, que pede para ser chamada em caso de refluxo, para identificar a causa: 0800 200 0115 ou WhatsApp (41) 99544-0115.
4. Se a obstrução é dentro do terreno, chame uma equipe de desentupimento, que abre a caixa, localiza o ponto de entupimento e limpa o trecho.

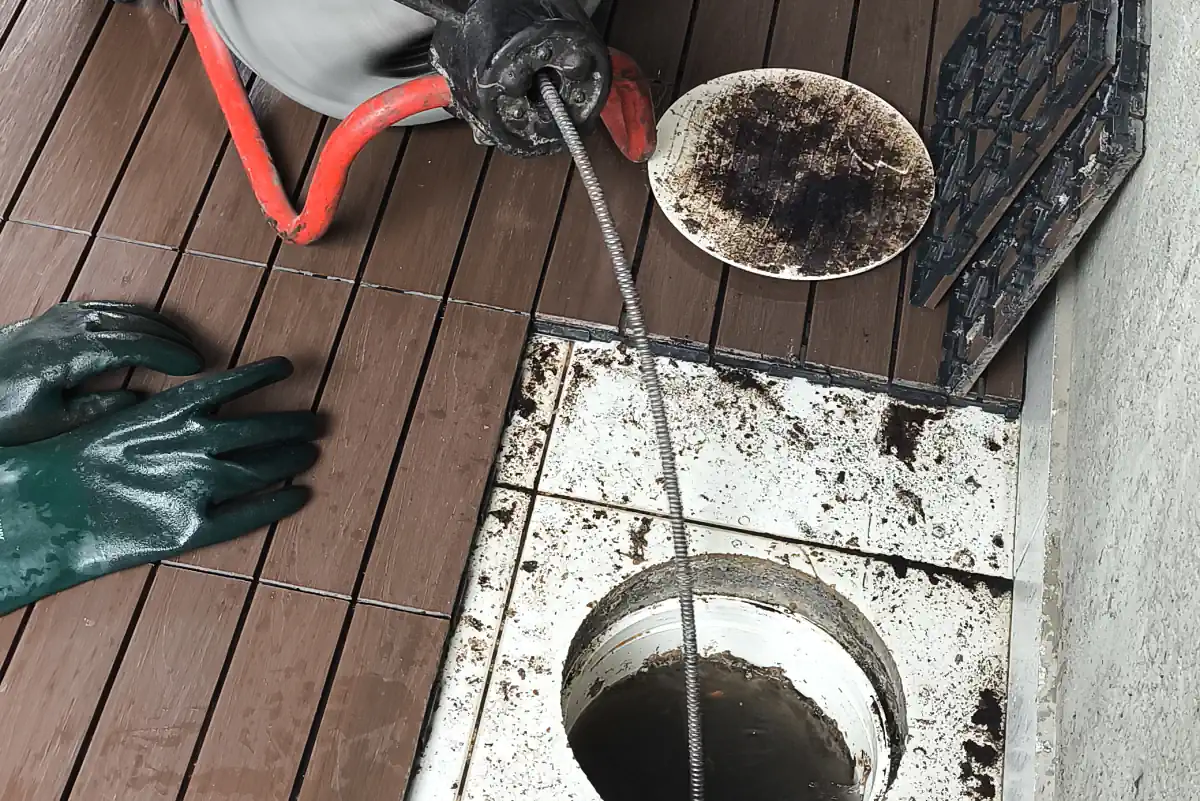

A limpeza costuma ser feita com máquina de cabo de aço introduzida pela própria caixa, como mostra a foto abaixo. Para o passo a passo completo da caixa maior do terreno, veja o guia da caixa de esgoto: tipos, onde fica e como desentupir. Para evitar a obstrução, leia como evitar o entupimento da caixa de esgoto.

Quanto Custa a Caixa de Passagem para Esgoto: O Que Muda o Preço

Não vamos citar valores aqui, porque preço de material e de mão de obra varia por loja, região e projeto. O que ajuda na hora de comparar orçamento é saber o que pesa no total:

• Material: PVC pronto, alvenaria ou concreto pré-moldado.
• Tamanho e número de entradas: quantos ramais chegam na caixa e o diâmetro dos tubos.
• Acessórios: prolongador, tampa reforçada, sifão ou válvula de retenção, quando o projeto pedir. Veja como funciona a válvula de retenção de esgoto.
• Escavação e reparo de piso: quebrar concreto ou cerâmica aumenta o custo do serviço.
• Quem instala: a instalação e a troca de peças são serviço de encanador; a Hidro cuida do desentupimento e da limpeza.

Peça sempre o orçamento por escrito, com a lista de material e o que está incluso (escavação, acabamento, descarte de entulho).

Entupiu a Caixa de Passagem? Quem Resolve e o Que Fazer Primeiro

Para separar quem resolve cada problema: a Sanepar cuida da rede pública e, em caso de refluxo, pede que o cliente a acione para identificar a causa. As caixas e tubulações dentro do terreno costumam ficar a cargo de quem mora, e é aí que entra a Desentupidora Hidro Curitiba. Atendemos Curitiba e região com equipe própria, avaliamos o problema no local antes de qualquer cobrança e o orçamento é sem taxa de visita. Conheça os serviços:

• Desentupimento de caixa de esgoto
• Desentupimento de esgoto
• Desentupimento de ralo
• Limpeza de caixa de gordura

Importante: a Hidro não faz caça-vazamento. Se o problema for vazamento de água ou infiltração, procure um encanador ou uma empresa de detecção de vazamentos.

Perguntas Frequentes sobre Caixa de Passagem para Esgoto

O que é caixa de passagem para esgoto?

Segundo a definição que aparece nos materiais que reproduzem a NBR 8160, é a caixa destinada a permitir a junção de tubulações do subsistema de esgoto sanitário.

Para que serve a caixa de passagem de esgoto?

Ela reúne ramais de esgoto num ponto só, antes de o efluente seguir, geralmente, para a caixa de inspeção, a fossa ou a rede. Quem permite a inspeção e a limpeza é a caixa de inspeção, segundo as definições da norma reproduzida.

Caixa de passagem e caixa de inspeção são a mesma coisa?

Não, pela norma. A caixa de inspeção também permite inspeção, limpeza, desobstrução e mudança de declividade ou direção; a de passagem serve à junção. Na prática, fabricantes e lojas usam nomes mistos, como “caixa de passagem e inspeção”.

Qual o tamanho mínimo da caixa de passagem para esgoto?

Nos materiais que reproduzem a NBR 8160, a caixa cilíndrica tem diâmetro mínimo de 0,15 m e altura mínima de 0,10 m, com saída de pelo menos DN 50. O tamanho real é definido no projeto.

Caixa de passagem para esgoto: a cada quantos metros instalar?

A Companhia Águas de Joinville orienta uma caixa a cada 25 metros ou em mudança de direção. Para a caixa de inspeção, os textos técnicos citam 25 m como distância máxima entre dispositivos.

Onde colocar a caixa de passagem de esgoto?

Nos encontros de ramais, nas mudanças de direção e nos trechos longos da tubulação, conforme o projeto hidrossanitário. Antes da rede pública, a Sanepar informa que o dispositivo de inspeção da ligação (DTI) fica fora do imóvel.

A caixa de passagem de esgoto pode ser de PVC ou de concreto?

Sim. Os materiais técnicos citam PVC, alvenaria e concreto pré-moldado. A escolha depende do projeto, do solo e da carga sobre a tampa.

Quanto custa uma caixa de passagem para esgoto?

O valor varia com o material, o tamanho, os acessórios, a escavação e o reparo de piso. Peça orçamento por escrito com a lista de material e o que está incluso.

Como desentupir a caixa de passagem de esgoto?

Pare de usar a água, não use produto químico e chame uma equipe de desentupimento, que abre a caixa e limpa o trecho com máquina de cabo de aço. Se houver refluxo que possa vir da rede pública, a Sanepar orienta acioná-la.

Pode ligar água da chuva na caixa de passagem do esgoto?

Não. A Companhia Águas de Joinville informa que é proibido despejar águas pluviais na canalização de esgotos sanitários e interligar os dois sistemas. A água da chuva deve ir para a drenagem pluvial.
